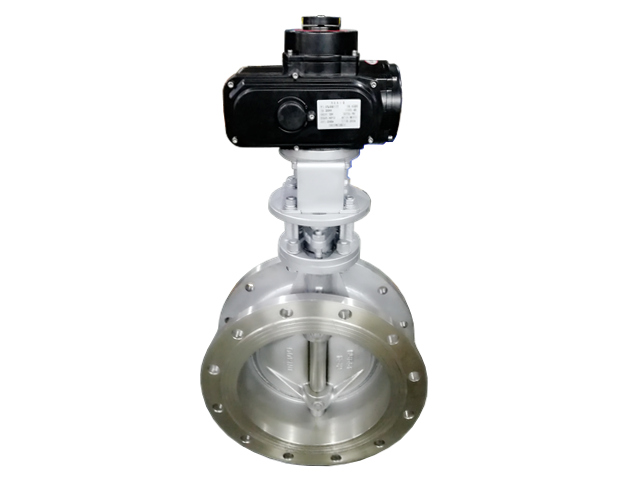

D943H-16P電動不銹鋼法蘭蝶閥
| 產品名稱： |
電動不銹鋼法蘭蝶閥 |
產品型號： | D943H |
| 驅動方式： | 電動 | 連接形式： |
法蘭 |
| 結構形式： | 三偏心 | 密封結構： | 多層次硬密封 |
| 壓力范圍： | 0.6MPa-4.0MPa | 公稱通徑： | DN40-1200 |
| 常用材質： | WCB,不銹鋼等 | 銘牌： | 蘇控 |
精小型電動硬密封蝶閥適用溫度≤425℃'，公稱壓力≤4.0MPa的食品、醫藥、化工、石油、電力、造紙等排水、氣體管道上作調節流量和截流介質的作用。
D943H-16P電動不銹鋼法蘭蝶閥主要設計標準
| 設計標準 | GB/T2238-1989 |
|---|---|
| 法蘭連接尺寸 | GB/T9113.1-2000；GB/T9115.1-2000；JB78 |
| 結構長度 | GB/T12221-1989 |
| 壓力試驗 | GB/T13927-2000；JB/T9092-1999 |
D943H-16P電動不銹鋼法蘭蝶閥參數及特點
（1）功能良好:智能型、調節型、開關式。
（2）體積小巧：體積相當于同類產品的35%左右。
（3）使用方便：免加油免點檢、防水防銹、任意角度安裝。
（4）保護裝置有雙重限位、過熱保護、。全行程時間20秒、30秒、45秒、60秒。及帶手動功能。
（5）智能數控：內置模塊采用良好的計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和準確的定位。
D943H-16P電動不銹鋼法蘭蝶閥主要零件材料
| 零件名稱 | 材料 |
|---|---|
| 閥體 | 鑄鐵、不銹鋼、鉻鉬鋼、合金鋼 |
| 蝶板 | 鑄鋼、合金鋼、不銹鋼、鉻鉬鋼 |
| 密封圈 | 不銹鋼與耐 高溫石棉板組合成多層次 |
| 閥桿 | 2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
| 填料 | O型圈、柔性石墨 |
D943H-16P電動不銹鋼法蘭蝶閥 主要性能規范
| 公稱通徑DN(mm) | DN50～1200 | ||||
|---|---|---|---|---|---|
| 公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 | 3.75 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | 2.75 | |
| 低壓氣密試驗 | 0.5～0.7 | ||||
| 適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等 | ||||
| 適用溫度 | 碳鋼：-29℃～425℃ 不銹鋼：-40℃～600℃ | ||||
D943H-16P電動不銹鋼法蘭蝶閥相關結構圖:
