概述

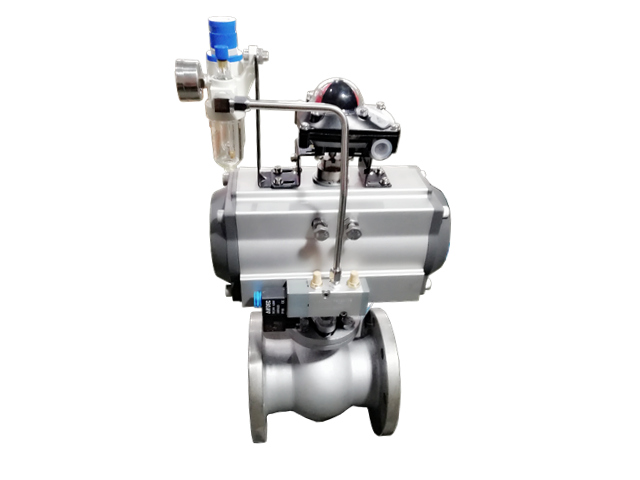

PBQ640H/Y/F氣動偏心半球閥是一種新型閥門，是為了解決溶液及礦漿等兩相流介質輸送的技術問題以及全固物類管線，而研制開發的新型產品。它的開發成功，為石油、化工、冶金、電力、燃氣等工業部門的溶液工藝流程中，易沉淀結垢、結晶析出而影響流程，提供了可靠的控制閥門。本產品具有結構新穎、性能穩定、開啟迅速、耐磨性強、密封可靠、易于調整維修及直通式結構流通快等特點；較閘閥、截止閥與蝶閥等閥門流阻小、系統降壓小、能自行破除結垢、方便啟閉及無“死區”等優點；克服了普通球閥易堵塞等弊端，顯示其獨特的優越性。



PBQ640H/Y/F氣動偏心半球閥結構特點

　　□非常適用于全固物類的管線，如顆粒類、噴煤類、卸灰類、泥漿類等管線。故可稱為噴煤粉球閥或卸灰球閥。

　　□在全關閉或全開啟狀態下沒有所謂普通球閥的副腔，所以不會出現堵死現象。適用于單流向管線，整體式結構，構件結構堅固，可消除管道系統壓力效應及連接處滲漏的危險。裝有軸承使其操作扭矩小，保證了閥門在苛刻工況下工作過程無故障。

　　□結構、材料的選擇以及彈性負荷壓力輔助密封閥座保證特別牢固，在閥座和球面間連續接觸可防止污垢粘附在球面上。

PBQ640H/Y/F氣動偏心半球閥執行器主要技術參數

氣動執行器	型號	GT精小型系列、AT單作用系列、AW系列
	氣源壓力	0.4 ～ 0.8 MPa
	最大回轉角度	90°～92°
	回信器	AC220V  AC110V  DC24V
	控制信號	電信號：0～0Ma  4 ～20Ma   氣信號：0.02 ～0.1 MPa
	控制氣源	潔凈、干燥壓縮空氣
	工作溫度	-20℃ ～ +90℃



氣動執行器主要部件材料

零件名稱	缸體	端蓋	活塞	軸	O型圈	指示軸	螺栓
GT系列 AT系列	鋁合金型材 （硬質陽極氧化）	壓鑄鋁合金 （環氧樹脂噴涂）	壓鑄鋁	鋼 （鍍鎳磷合金）	NBR	ABC	SUS304
AW系列	鑄鋼 （硬質陽極氧化）		壓鑄鋁	鋼 （鍍鎳磷合金）	NBR	ABC	SUS304





主要零件材料及適用工況
