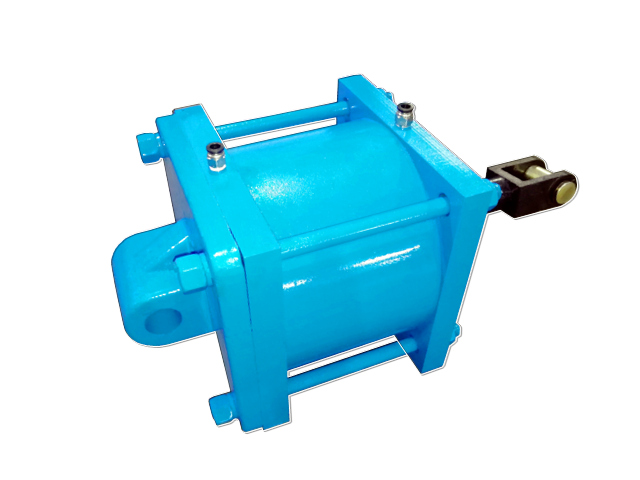

廠家定制QBG系列直行程重型氣缸
加工定制 ：是 品牌：蘇控 型號 ：QBG系列
類型 ：直行程汽缸 缸徑：32mm-600mm 行程：定制
產品簡介
QBG系列直行程重型氣缸采用了新的密封材料和緩沖結構，具有結構簡單、重量輕、起動壓力低、運行平穩、密封性能好、使用壽命長、維護操作方便等特點，廣泛應用于輕工、化工、冶金、機械、紡織、電子等行業自動化設備中，有各種配件選擇，供不同的安裝需求。
QBG系列直行程重型氣缸工作原理:
根據工作所需力的大小來確定活塞桿上的推力和拉力。由此來選擇氣缸時應使氣缸的輸出力稍有余量。若缸徑選小了，輸出力不夠，氣缸不能正常工作；但缸徑過大，不僅使設備笨重、成本高，同時耗氣量增大，造成能源浪費。在夾具設計時，應盡量采用增力機構，以減少氣缸的尺寸。
QBG系列直行程重型氣缸種類:
氣壓傳動中將壓縮氣體的壓力能轉換為機械能的氣動執行元件。氣缸有做往復直線運動的和做往復擺動的兩類（見圖）。做往復直線運動的氣缸又可分為單作用、雙作用、膜片式和沖擊氣缸4種。
①單作用氣缸：僅一端有活塞桿，從活塞一側供氣聚能產生氣壓，氣壓推動活塞產生推力伸出，靠彈簧或自重返回。
②雙作用氣缸：從活塞兩側交替供氣，在一個或兩個方向輸出力。
③膜片式氣缸：用膜片代替活塞，只在一個方向輸出力，用彈簧復位。它的密封性能好，但行程短。
④沖擊氣缸：這是一種新型元件。它把壓縮氣體的壓力能轉換為活塞高速(10～20米/秒)運動的動能，借以做功。沖擊氣缸增加了帶有噴口和泄流口的中蓋。中蓋和活塞把氣缸分成儲氣腔、頭腔和尾腔三室。它廣泛用于下料、沖孔、破碎和成型等多種作業。做往復擺動的氣缸稱擺動氣缸，由葉片將內腔分隔為二，向兩腔交替供氣，輸出軸做擺動運動，擺動角小于
280°。此外，還有回轉氣缸、氣液阻尼缸和步進氣缸等。
QBG系列直行程重型氣缸作用:
將壓縮空氣的壓力能轉換為機械能，驅動機構作直線往復運動、擺動和旋轉運動。
QBG系列直行程重型氣缸的選擇
1、類型的選擇根據工作要求和條件，正確選擇氣缸的類型。要求氣缸到達行程終端無沖擊現象和撞擊噪聲應選擇緩沖氣缸；要求重量輕，應選輕型缸；要求安裝空間窄且行程短，可選薄型缸；有橫向負載，可選帶導桿氣缸；要求制動精度高，應選鎖緊氣缸；不允許活塞桿旋轉，可選具有桿不回轉功能氣缸；高溫環境下需選用耐熱缸；在有腐蝕環境下，需選用耐腐蝕氣缸。在有灰塵等惡劣環境下，需要活塞桿伸出端安裝防塵罩。要求無污染時需要選用無給油或無油潤滑氣缸等。
2、安裝形式
根據安裝位置、使用目的等因素決定。在一般情況下，采用固定式氣缸。在需要隨工作機構連續回轉時（如車床、磨床等），應選用回轉氣缸。在要求活塞桿除直線運動外，還需作圓弧擺動時，則選用軸銷式氣缸。有特殊要求時，應選擇相應的特殊氣缸。
3、作用力的大小
即缸徑的選擇。根據負載力的大小來確定氣缸輸出的推力和拉力。一般均按外載荷理論平衡條件所需氣缸作用力，根據不同速度選擇不同的負載率，使氣缸輸出力稍有余量。缸徑過小，輸出力不夠，但缸徑過大，使設備笨重，成本提高，又增加耗氣量，浪費能源。在夾具設計時，應盡量采用擴力機構，以減小氣缸的外形尺寸。
4、活塞行程
與使用的場合和機構的行程有關，但一般不選滿行程，防止活塞和缸蓋相碰。如用于夾緊機構等，應按計算所需的行程增加10～20㎜的余量。
5、活塞的運動速度
主要取決于氣缸輸入壓縮空氣流量、氣缸進排氣口大小及導管內徑的大小。要求高速運動應取大值。氣缸運動速度一般為50～800㎜/s。對高速運動氣缸，應選擇大內徑的進氣管道；對于負載有變化的情況，為了得到緩慢而平穩的運動速度，可選用帶節流裝置或氣—液阻尼缸，則較易實現速度控制。選用節流閥控制氣缸速度需注意：水平安裝的氣缸推動負載時，推薦用排氣節流調速；垂直安裝的氣缸舉升負載時，推薦用進氣節流調速；要求行程末端運動平穩避免沖擊時，應選用帶緩沖裝置的氣缸。
