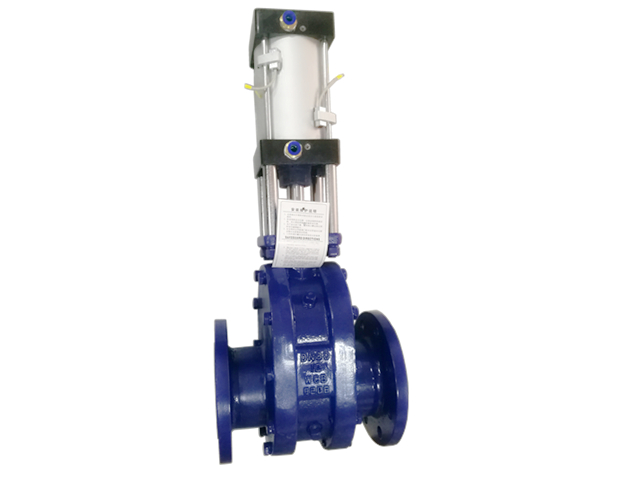

氣動耐磨閘板閥
產品詳情
型號：Z644TC-10C
公稱通徑：DN40~300mm公稱壓力：PN1.0~2.5MPa
適用溫度：≤200℃
材質：碳鋼、不銹鋼等
介質：干灰、粉煤灰以及固體顆粒等
廣泛應用：電力、石化、冶金、建材等工業控制系統的干灰
氣動耐磨閘板閥結構特點
氣動陶瓷出料閥采用結構陶瓷做密封件，耐沖刷、耐磨性好。撐開式雙閘板密封結構，閥門關閉時雙向密封；根據不同工況可設置吹掃口、灰渣漏斗，適用于干灰系統、渣漿等介質的輸送系統中；積灰少，無卡澀，維護簡單，使用壽命長。氣動執行器采用全封閉推桿式直缸驅動，性能可靠，輸出扭距大，可滿足在惡劣工況條件下工作。也可適用于礦山、造紙、化工等各類有磨損的干粉塵、水、蒸汽等介質。
該閥專為氣力除灰系統設計，具有啟閉動作可靠、啟動負荷??；耐磨性強、阻力小、卡灰及結灰現象少；安裝檢修方便、使用壽命長、密封性能好等特點。獨特的設計理念在于閥門動作時閥板對閥座密封面產生自研磨，拋光作用，使它在惡劣工況的使用過程中能不斷提高耐磨性和密封性。
氣動耐磨閘板閥主要零部件材料
氣動耐磨出料閘板閥產品尺寸
主要外形和連接尺寸
序號
名稱
材料
序號
名稱
材料
1
閥體
WCB
6
中閥體
WCB
2
閥座
結構陶瓷
7
填料
柔性石墨
3
閥板
WCB+結構陶瓷
8
填料壓蓋
WCB
4
閥板座
WCB
9
支柱
25#
5
螺母
25#
10
氣動裝置
成品件
應用規范
設計與制造
GB/T 12224
連接端尺寸
結構長度
廠商標準
法蘭尺寸
JB/T 79.1
檢驗與試驗
GB/T 9092
材料
碳鋼
GB/T 12229
不銹鋼
Gb/T 12230
標志
Gb/T 12220
供貨
Gb/T 12252
DN
PN(Mpa)
L
D
D1
C
H
n-d
50
1.0
215
160
125
16
510
4-Φ18
65
220
180
145
18
580
4-Φ18
80
260
195
160
20
610
8-Φ18
100
260
215
180
20
670
8-Φ18
125
310
245
210
22
780
8-Φ18
150
310
280
240
24
850
8-Φ23
175
310
310
270
26
950
8-Φ23
200
310
335
295
26
1050
8-Φ23
250
450
405
350
30
1190
12-Φ25
300
480
460
400
30
1350
12-Φ25
