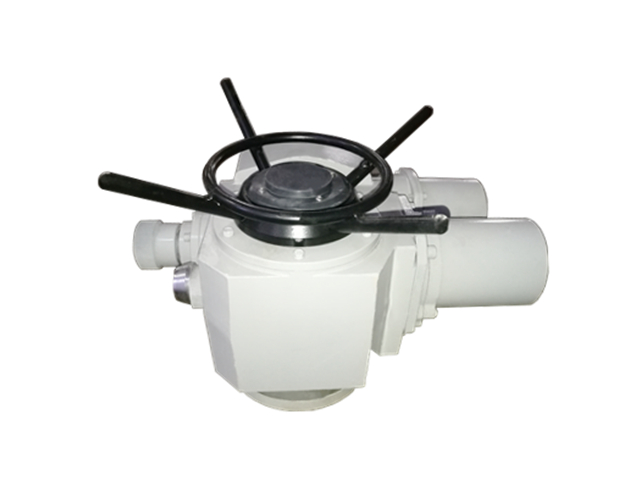

DZW系列多回轉電動執行器
發布時間：2019-05-09
DZW系列多回轉電動執行器
型號：F-DZW120-ACI-FC-ZTD400+IP67
形式：多回轉
防護等級：IP65
電源： AC380 其他電源可定制
類型：開關型 調節型 智能型
產品詳情
|
閥門電動裝置DZW簡稱為DZW型電裝，是閥門實現開啟、關閉或停止控制的驅動設備，是對閥門實現遠控，集控和自控的必不可少的驅動裝置。DZW型電裝適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等?？捎糜诿鳁U閥，也可用于暗桿閥。其產品派生產品可用大口徑球閥，閘閥和風門等。都采用電力部標準“95”典設設計，多帶2對無源干接點，滿足更多需要，防護等級IP65（最高為67），力矩范圍：50-10000N*M。
該裝置功能齊全，性能可靠，控制系統先進，使用維護方便等特點。廣泛用于電力，冶金，石油，化工，造紙，煤炭，給排水等。
本系列電裝具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點?？蓪﹂y門實行遠控、集控和自動控制。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。
本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定。隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》
多回轉電動電動裝置按防類型分：有普通型、戶外型和隔爆型
按控制方式分：有常規型、一體化型和智能一體化型
按連接型式分：有轉矩型、電站型和推力型。
工作環境和主要技術參數
1電源：電機為三相交流，380V （特殊訂貨660V 或220 V）, 50Hz（特殊訂貨60Hz）；控制線為220V，50Hz（特殊訂貨60Hz）；遠程控制為24VDC。
2 工作環境：
2.1 環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。
2.2 相對濕度：≤90%（25℃時）。
2.3防護類型：普通型和戶外型用于無易燃、易爆和無腐蝕性介質的場所，其中普通型用于戶內；隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。（詳見GB3836.1）
2.4防護等級：戶外型和防爆型為IP65 （特殊訂貨IP67） 。
3 工作制：短時15分鐘 （特殊訂貨30分鐘） 。
DZW系列多回轉電動裝置性能參數表
注：(Ⅰ)表示電站型
DZW系列閥門電動裝置能滿足計算機控制要求。
該產品電氣控制是根據原電力部規劃設計總院制定的閥門電動裝置《95典設》設計，其行程控制機構設置開、關各四只微開關，設有51芯接線端子，用戶可根據自己的控制線路選用，接線方便。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
訂貨應提供如下資料：
本裝置一般按右旋關閉閥門調整出廠，如左旋關閉的閥門選配電裝時應特殊說明;
2、注明閥門全行程的總圈數;
3、訂購落地支架應注明上傳或下傳;
4、用戶如要我廠協助選訂本裝置需提供;
4-1、閥門種類、型號、規格、閥桿直徑和旋向;
4-2、介質參數，如溫度、壓力等;
4-3、如防護等級需IP67，用戶訂貨時需指明
2、注明閥門全行程的總圈數;
3、訂購落地支架應注明上傳或下傳;
4、用戶如要我廠協助選訂本裝置需提供;
4-1、閥門種類、型號、規格、閥桿直徑和旋向;
4-2、介質參數，如溫度、壓力等;
4-3、如防護等級需IP67，用戶訂貨時需指明
