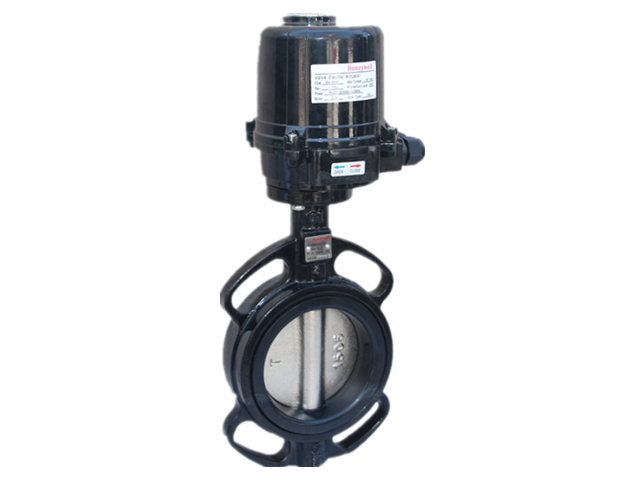

霍尼韋爾電動對夾蝶閥

應用

OM-E系列電動對夾蝶閥可以應用于商業樓宇、公共建筑及城市管網的水系統或通風系統中，可以實現調節量或開關量控制。

OM-E系列電動對夾蝶閥可接受多種控制信號，如4~20mA, 1~5V或 2 ~10V（可現場設定）。

OM系列還能提供反饋信號。開關型的在開位和關位反饋無源干結點信號；調節型的是模擬信號（2~10V或4~20mA）。

特點

 ●  　　型號全 (輸出扭矩50-3500Nm)

●  　　開關控制或模擬量控制

●  　　強制手動操作，無需離合機構

●  　　位置自鎖

●  　　機械指針位置指示

●  　　加熱器預防冷凝；標準型號帶有輔助開關

 ●  　　IP66防護等級

技術參數

電源號 220Vac, 50/60 Hz

運行時間 見表 (1)

行程 90o ± 5o

控制(調節型) 4~20mA, 1~5V 或 2~10V

反饋 (調節型) 4~20mA 或 2~10V

防護等級 IP66

環境溫度 -30℃ to +65℃

位置指示 指針連續位置指示

強制手動操作 無離合器設計

加熱器 15W 220V 防冷凝

外殼材料 鋁合金

外殼表面處理 粉末噴涂

過載保護 內置過熱保護，125 ± 5℃停機，

95 ± 5℃恢復

表 (1) 執行器參數

表 (2a) 執行器尺寸

表 (2b) 執行器尺寸
表 (2c) 執行器尺寸


表 (2d) 執行器尺寸


表（3a）電氣接線--開關型執行器


表（3b）電氣接線——調節型執行器
